【概述】
由于各種SBR法都是采用周期排水，排水時池中的水位是變化的，為保證排水時不會擾動池中各水層，使排出上清液始終位于最上層，這就要求使用一種能隨水位變化而調節的出水堰設備，即潷水器，又名撇水器。
潷水器是CASS法、SBR法、ICEAS法等污水處理工藝中常用的關鍵環保設備，在造紙、紡織、冶金、鋼鐵、啤酒、食品、飲料、制藥等行業的廢水和城市生活污水處理中，以SBR、CASS法為主要的工藝已經得到了廣泛應用。
潷水器按其結構形式可分為機械式潷水器、虹吸式潷水器、浮筒式潷水器、簡易式潷水器等幾種。

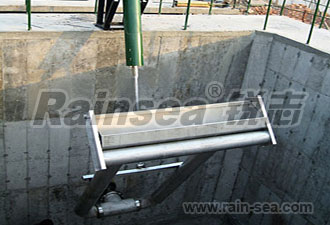

旋轉式潷水器(屬機械式撇水器的一種)應用十分廣泛。江蘇銳志環保公司發研制的旋轉式潷水器具有體積小，潷水效果好、能耗低、無噪聲、自動化程度高，便于集中控制，維修方便等優點，適用于間歇性排水場合。

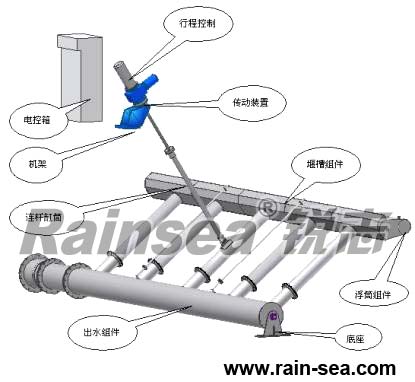

旋轉式潷水器主要由電控箱、傳動裝置、機架、連桿缸筒、堰槽組件、浮筒組件、出水組件、行程控制、底座等部分組成。旋轉式撇水器由連桿缸筒把水下部分與執行機構連接起來，當需要排水時，撇水器中央控制系統給出信號，指令電機驅動螺桿旋轉，螺母向下移動，通過連桿缸筒推動集水堰槽隨水平管的轉動而下降，完成定量潷水，排出的上清液由排水管排出；當旋轉式潷水器潷水結束后，可由接近開關給出信號，電機反轉，牽引撇水器的集水堰槽上移，回到預置位置，等待完成旋轉式潷水器的下一個循環。旋轉式潷水器的螺桿螺母機構采用帶自鎖機構設計，以免在斷電的情況下螺母下滑，影響整個動作過程程序執行。

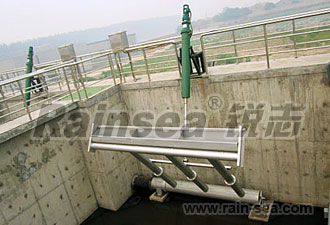

【PS型旋轉式潷水器】
| 型 號 | 處理水量(m3/h) | 出水堰長度 | 過水流速（L/ms） | 潷水深度 | 預埋出水管A(mm) | 電機功率 |
| PS-50 | 0～50 | 1200 | ≤30 | 0～2500 | DN150 | 0.55kw |
| PS-100 | 0～100 | 1800 | ≤30 | 0～2500 | DN200 | 0.55kw |
| PS-150 | 0～150 | 1800 | ≤30 | 0～2500 | DN250 | 0.55kw |
| PS-200 | 0～200 | 1800 | ≤30 | 0～2500 | DN250 | 0.55kw |
| PS-300 | 0～300 | 2500 | ≤30 | 0～2500 | DN300 | 0.55kw |
| PS-400 | 0～400 | 3600 | ≤30 | 0～2500 | DN400 | 0.75kw |
| PS-500 | 0～500 | 4000 | ≤30 | 0～2500 | DN400 | 0.75kw |
| PS-600 | 0～600 | 5000 | ≤30 | 0～2500 | DN450 | 0.75kw |
【UPS型旋轉式潷水器】
| 型 號 | 處理水量(m3/h) | 出水堰長度 | 過水流速（L/ms） | 潷水深度 | 預埋出水管A(mm) | 電機功率 |
| UPS-10 | 0～10 | 1200 | ≤30 | 0～2500 | DN100 | 0.55kw |
| UPS-25 | 0～25 | 1200 | ≤30 | 0～2500 | DN100 | 0.55kw |
| UPS-50 | 0～50 | 1300 | ≤30 | 0～2500 | DN150 | 0.55kw |
| UPS-100 | 0～100 | 1800 | ≤30 | 0～2500 | DN200 | 0.55kw |
| UPS-150 | 0～150 | 1800 | ≤30 | 0～2500 | DN200 | 0.55kw |
| UPS-200 | 0～200 | 2000 | ≤30 | 0～2500 | DN250 | 0.55kw |
| UPS-300 | 0～300 | 2500 | ≤30 | 0～2500 | DN300 | 0.55kw |
| UPS-400 | 0～400 | 3000 | ≤30 | 0～2500 | DN400 | 0.75kw |

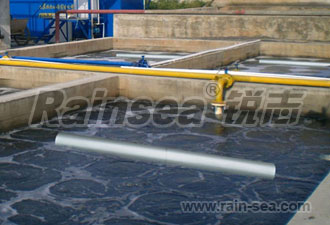

【FT型無動力浮筒旋轉式潷水器】
| 型 號 | 處理水量(m3/h) | 出水堰長度 | 過水流速（L/ms） | 潷水深度 | 預埋出水管A(mm) |
| FT-25 | 0～25 | 1300 | ≤30 | 0～3000 | DN100 |
| FT-50 | 0～50 | 1300 | ≤30 | 0～3000 | DN100 |
| FT-100 | 0～100 | 1300 | ≤30 | 0～3000 | DN150 |
| FT-200 | 0～200 | 2000 | ≤30 | 0～3000 | DN200 |
| FT-300 | 0～300 | 2500 | ≤30 | 0～3000 | DN250 |
| FT-400 | 0～400 | 2500 | ≤30 | 0～3000 | DN300 |
| FT-500 | 0～500 | 3000 | ≤30 | 0～3000 | DN350 |
| FT-600 | 0～600 | 3000 | ≤30 | 0～3000 | DN400 |

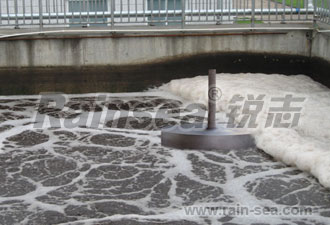

【QFT型小型浮筒式潷水器】
小型浮筒式潷水器，依靠浮筒的浮力順著導桿上浮下降，漂浮在水面上。浮筒式潷水器通過鋼絲軟管將排水系統與收水系統相連，收水系統由浮筒及進水槽組成。
由于浮筒的浮力，使浮筒式潷水器的進水可隨水面的變化而變化，可保證排水時水面上的浮渣不會進入排水管內。浮筒式潷水器的主體為不銹鋼材料，連接管為高強度鋼絲軟管。
| 型 號 | 處理水量(m3/h) | 潷水深度 |
| QFT-5 | 0～5 | 500-4000mm |
| QFT-10 | 0～10 | 500-4000mm |
| QFT-20 | 0～20 | 500-4000mm |
| QFT-30 | 0～30 | 500-4000mm |
| QFT-40 | 0～40 | 500-4000mm |
| QFT-50 | 0～50 | 500-4000mm |
| QFT-70 | 0～70 | 500-4000mm |
| QFT-80 | 0～80 | 500-4000mm |
| QFT-100 | 0～100 | 500-4000mm |

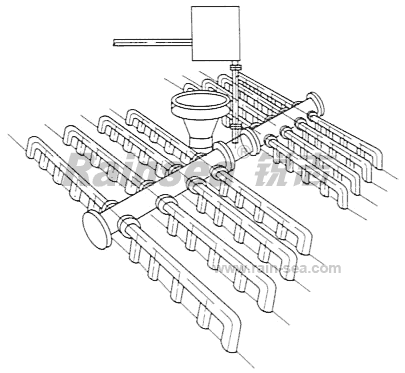

【虹吸式潷水器】
HBS型虹吸式潷水器用于間歇曝氣系統中間歇、均勻地排放處理水，防止浮渣干擾。
虹吸式潷水器以虹吸方式自動排SBR反應池中上清液，當需排水時，電磁閥打開，積聚在管上部的空氣被放掉，關閉電磁閥，使之形成虹吸，自動排水，直至真空破壞后，停止排水，等待下一個循環。虹吸式潷水器是一種對水量水質變化有很強適應性，無機械轉動、無需動力驅動的高效節能污水處理設備。
虹吸式潷水器具有以下特點：
�。�1）基于虹吸原理自動排水；
�。�2）虹吸式潷水器的結構簡單，無運轉部件，成本低，節能；
（3）虹吸式潷水器運行時，僅操作排氣閥，簡單、可靠、易控制，也便于維修；
（4）虹吸式潷水器的水頭損失較小。
虹吸式潷水器一般適用于潷水深度<1m的場合。
